2009-10-25 [日] おー
_ でも

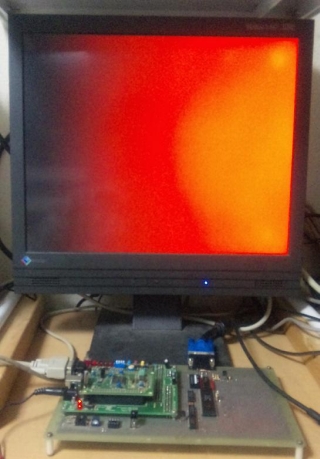

何でこんな模様になってるんだろ。何も制御してないから、真っ赤になるのを期待してたんだけど・・・。ノイズかなんかでしょうかね(^_^;
それはおいといて、次にやるのは、当然、好きな位置に模様を出すことだけど、かなり高クロックでRAMをアクセスしまくらないといけないみたいだね。んー、結構大変だな。
_ ところで
アナログ端子って、無くなったりしないんだろうか?
せっかく基板設計version 1.0が終わったのに、電源回路あたりに不要な部分を発見。
まあ、不要なんだから使わなければいいんだけど、無修正で量産できるかなーって思ったのは、甘すぎだったかorz
先週発注した基板屋から、注文書到着。日数は予定通りだったけど、工賃が予定よりちょいと超過。よくよく見ると、ドリルの穴が多すぎて超過料金を食らってましたorz
500円も変わらないけど、えらく初歩的なミスだったな。かと言って、後から変更したところで、今度は変更手数料が取られるらしいので、そのまま注文書を返信。
基板が終わったので、次はケースの設計。これもめんどいなあ。
臨時休業。鉄道が昼頃まで止まってちゃ行くにいけんし、動いたところで遅れまくりなのは予想できたし、そんなんで出社したところで何時間も仕事できないしね。
整理をしていたら、数年前に雑誌の付録についてきたSpartan 3Eのボードを発見。死蔵したままじゃかわいそうなので、試しに電源を入れてみたらiMPACTで認識できたので、基板は生きてるっぽい雰囲気。
試しに、スイッチを押すとLED点灯ってのを作ってみたけど、なんか、動きがおかしい。スイッチ周りを触ると点滅したりするので、半田付け不良を疑ってこてを当て直してみたら、なぜかConfig ROMもろともFPGAが昇天orz 道連れにしなくてもいいだろうに・・・。
ついでに発掘したCycloneのFPGAボードで遊ぶか。昇天したSpartan 3Eより規模が小さいけど、ま、何とかなる・・・といいなあ。
いや、それより、メーカーが違うから開発ツールの操作方法も全然違うんだよなあ。
面倒だな(-_-;)
プリント基板をしばし眺めて、早速作業開始。すでに何カ所か見つけた間違いを修正してテストプログラムでチェック。どうしても、思った通りに動かないので、テスターで一本ずつ信号線を調べてみたら、手配線じゃ修正きないほどのミスを発見。どうしようorz
見なかったことにするってのは無しだろうから、なんとか運用で逃げるしかないか(-_-;
ここ暫くやっている基板いじりが少し前進。
なにせ、使ってるLSIは前世紀には製造終了になってるものだから、「実際に動いている現物と比較して」なんて技が使えないのが悲しいところ。しょうがないので、すでに古文書の域に達している技術書を見ながらコード書いてるけど、なかなかうまくいかないもんですなあ。技術書に出てくるサンプルコードを移植したんだから、動くはずってやってみても、どうにもうまく動かないし。
よくよく考えたら、サンプル回路と今使ってるCPUの速度差が10倍ぐらいあるんだから、その辺をうまくあわせてやらなきゃ動くわけねーよなorz
ちょいとばかりLSIのデータ有効チェックの仕方を変えてみたら、何とか動作。なるほど、こういう訳ですか・・・と思ったところで、んな古いLSI使う機会なんて、あんまりないだろうから、無駄知識の範疇だったりするよなあ。
何でこんな模様になってるんだろ。何も制御してないから、真っ赤になるのを期待してたんだけど・・・。ノイズかなんかでしょうかね(^_^;
それはおいといて、次にやるのは、当然、好きな位置に模様を出すことだけど、かなり高クロックでRAMをアクセスしまくらないといけないみたいだね。んー、結構大変だな。
アナログ端子って、無くなったりしないんだろうか?
なにがってPC9801で動くロジックアナライザ。もう10年以上使ってるから、本体共々いつ寿命がきてもおかしくは無いわけで(>_<)
でも、こいつが壊れると、今やってる仕事が間違いなく行き詰まるんだよねえ。ただでさえ、まともに触ったことないLSIで回路設計したのに、しかもデータシートも簡単なのしかないっていう状態なのに。
さて、明日からどうしようorz
戯れている前世紀のLSIのプロジェクト。甘く見ていたんだけど、結構データ転送レート高かったんだね(^_^; 転送中にちょっと余計な処理をいれただけで簡単にデータを取りこぼすことが今更判明orz 当然、割り込みがかかったら、その時点でアウト。LSIの性能を見くびりすぎたって言うのか、H8のパワーを過大評価していたって言うのか、微妙なところだ。
今更、専用ハードでデータ転送するように回路を変更するのは無理なので、最悪アセンブラでコード書く羽目になるのを覚悟しつつ、コンパイラオプションいじって、割り込み禁止にして必死に転送してみたら何とかセーフ。
ここまでできるのに実質2週間か。ちょっとかかりすぎだけど、まだまだ作り込みが足りないし・・・。来月中に何とか形にしたいところだな。
